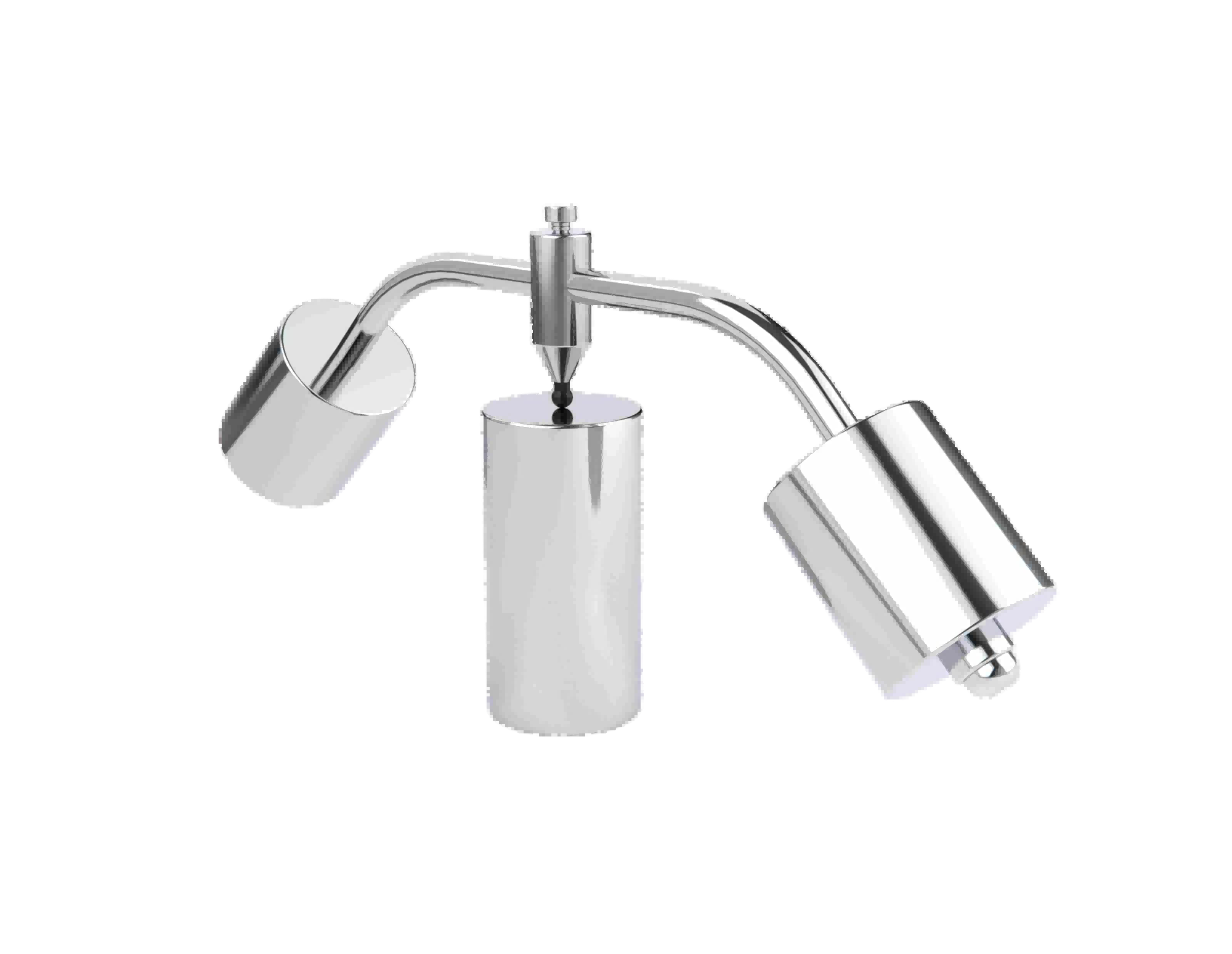

球壓試驗裝置

GB9706.1標準中規定的球壓試驗裝置主要用于對醫用電氣設備中非金屬材料部件（如絕緣材料、外殼等）的耐熱性能測試，其核心參數和操作要求如下：

一、裝置結構及技術參數

?負載裝置?

鋼球直徑：5mm±0.05mm（符合ISO 3290-1標準的滾動軸承鋼球）?

總試驗力：20N±0.2N，通過砝碼系統實現垂直向下作用力?

材質：除鋼球外，主體采用304不銹鋼制造?

?樣品支座?

規格：直徑50mm、高度100mm的實心圓柱體，表面平滑且具有足夠質量以保持溫度穩定?

功能：剛性支撐試樣并確保水平放置

?測溫裝置?

需配備鎧裝熱電偶及溫度顯示儀表，插入支座表面以下3mm處的測試孔（孔深25mm）?

二、配套設備要求

?加熱箱?：需達到標準規定的試驗溫度（如75°C或125°C），并確保裝置在試驗前溫度穩定?

?測量工具?：光學儀器用于測試鋼球壓痕深度

三、操作流程

?試樣準備?

試樣厚度≥2.5mm（可疊加），表面積至少10mm×10mm或直徑10mm圓形?

預處理：在15-35℃、濕度45%-75%環境中放置24小時?

?試驗步驟?

將裝置與試樣放入加熱箱，確保鋼球垂直壓住試樣表面?

設置目標溫度（如125°C），通過測溫儀監控溫度穩定性?

試驗結束后，測量壓痕深度以評估材料耐熱性

四、標準符合性

該裝置需滿足GB9706.1-2020第8.8.4.1條款、GB4706、IEC60695-10-2等標準要求?

適用于醫療器械絕緣材料及外部零件的耐熱測試?
